水中

バックホウ

水中 バックホウ

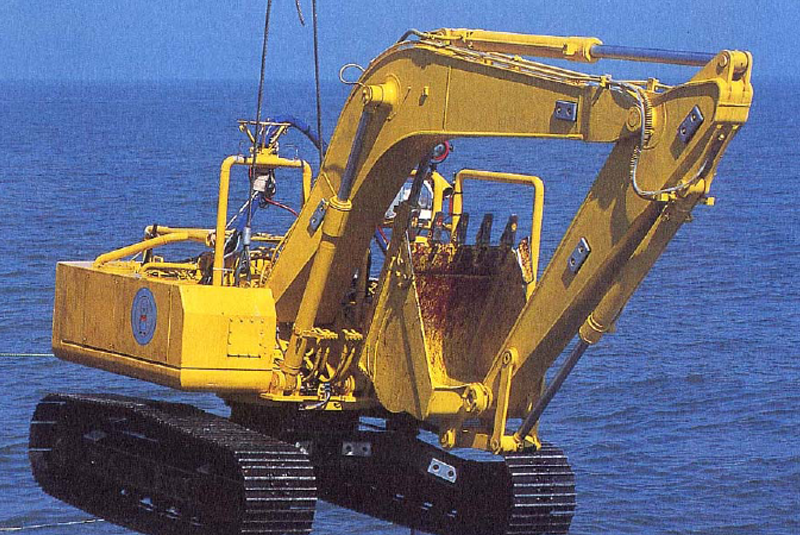

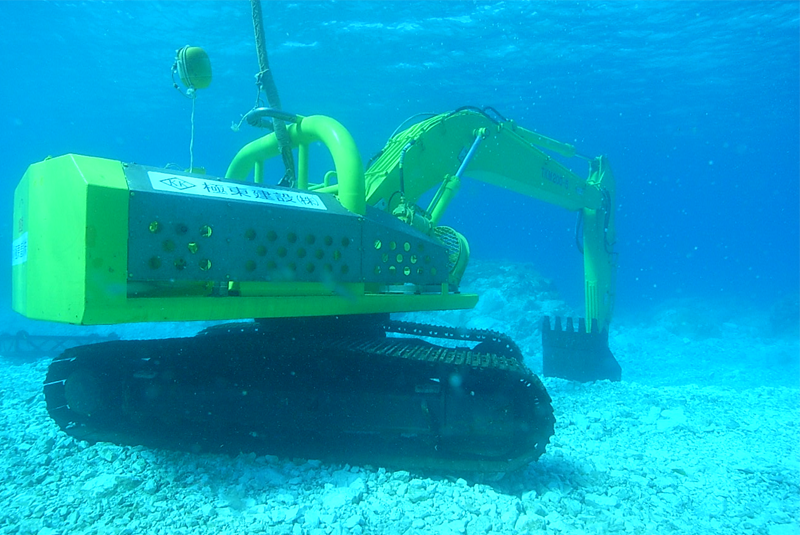

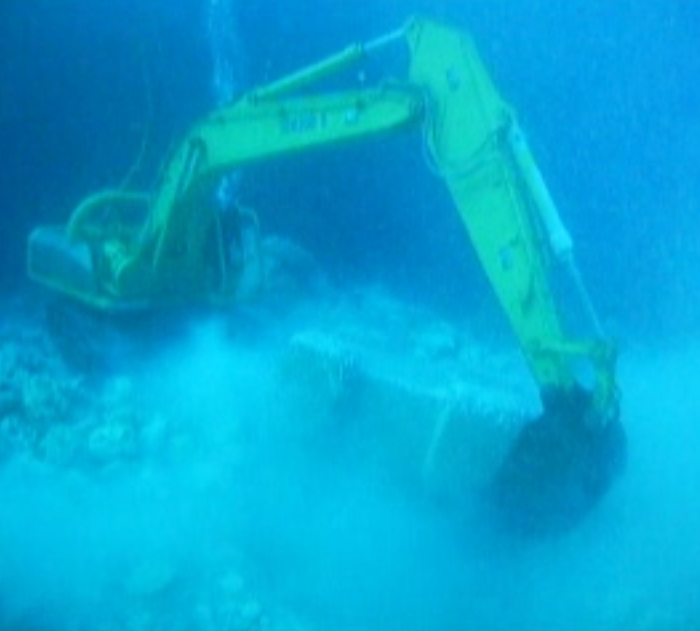

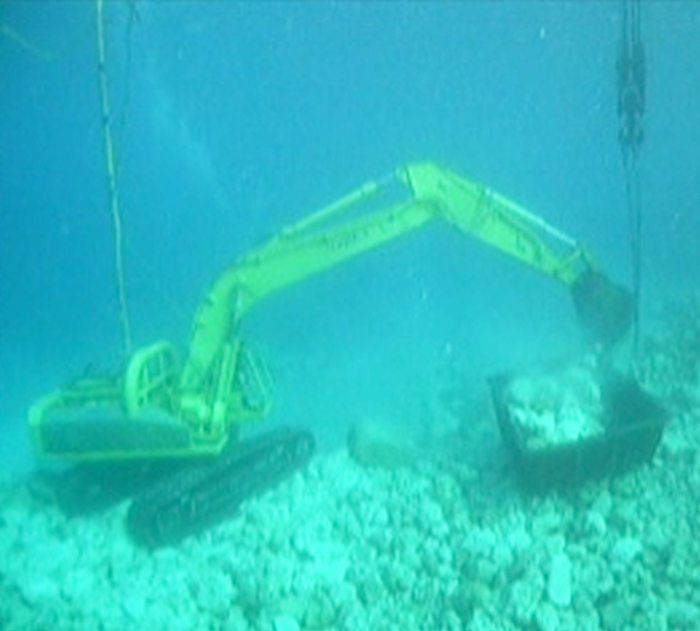

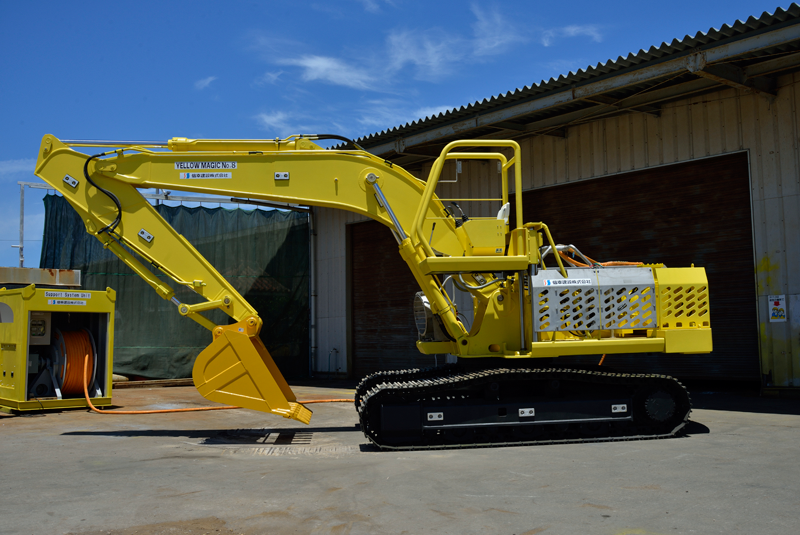

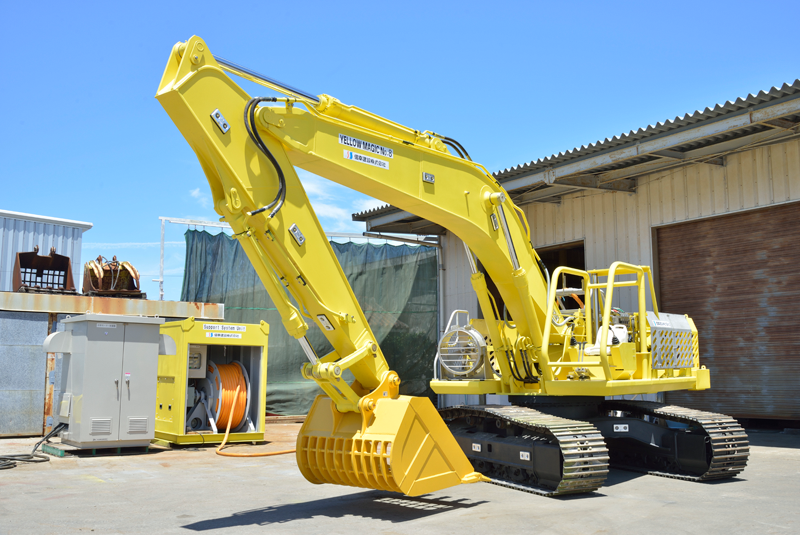

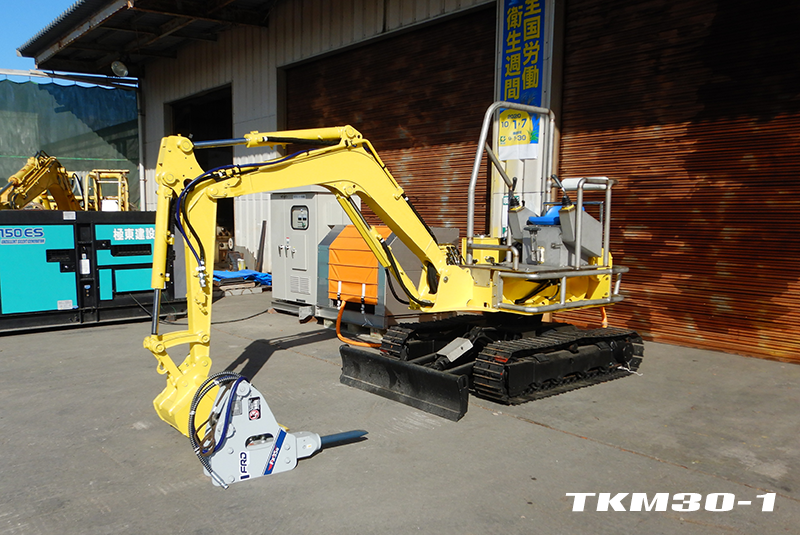

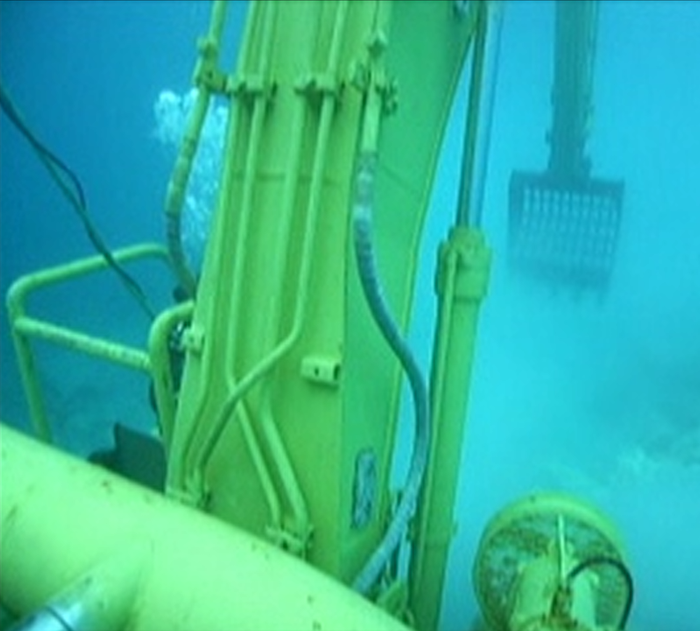

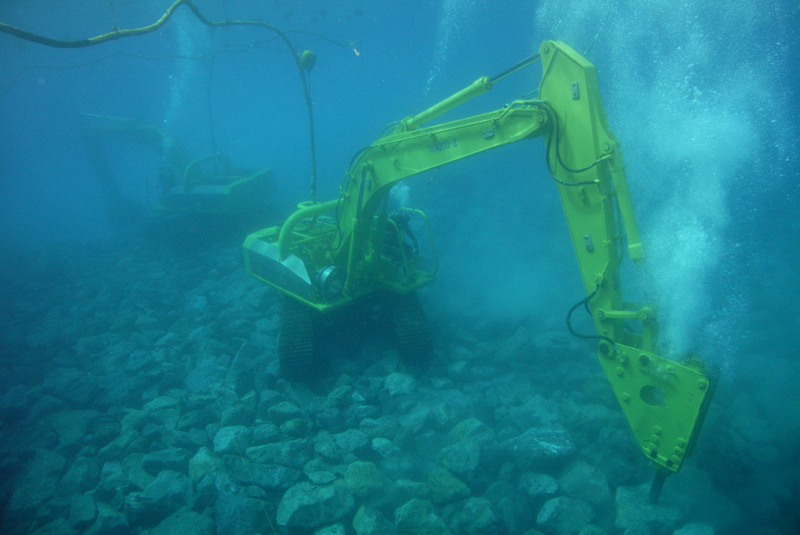

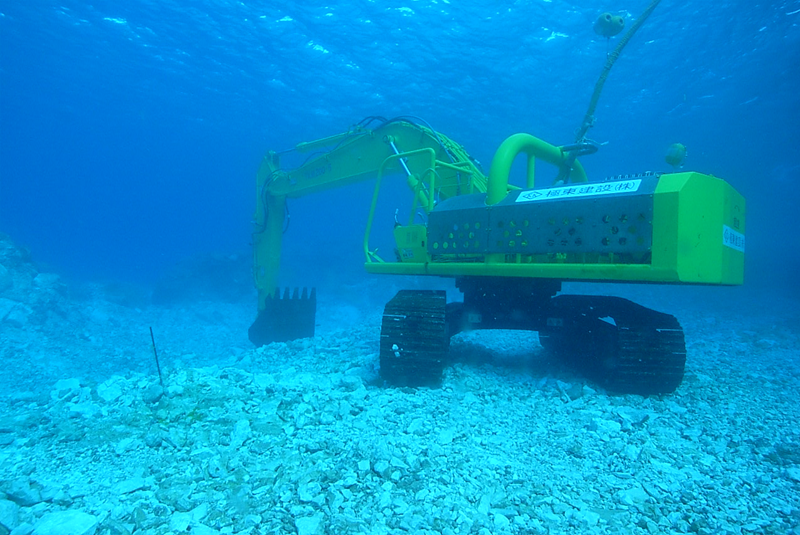

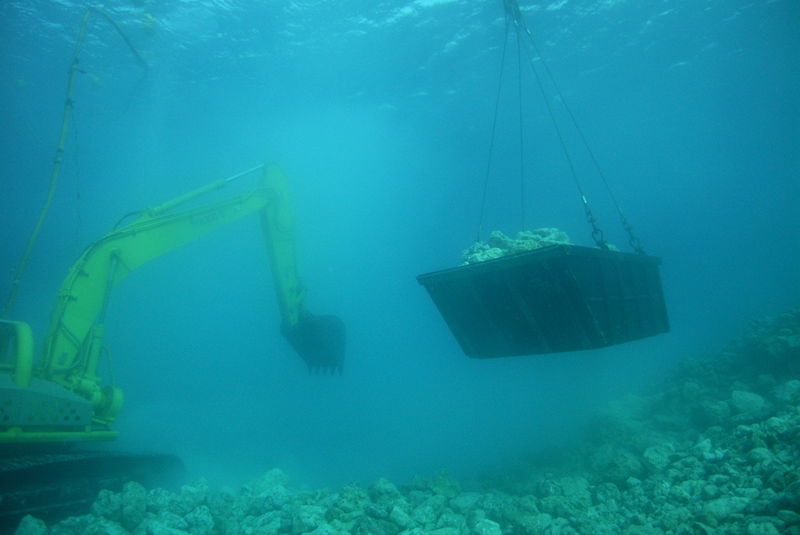

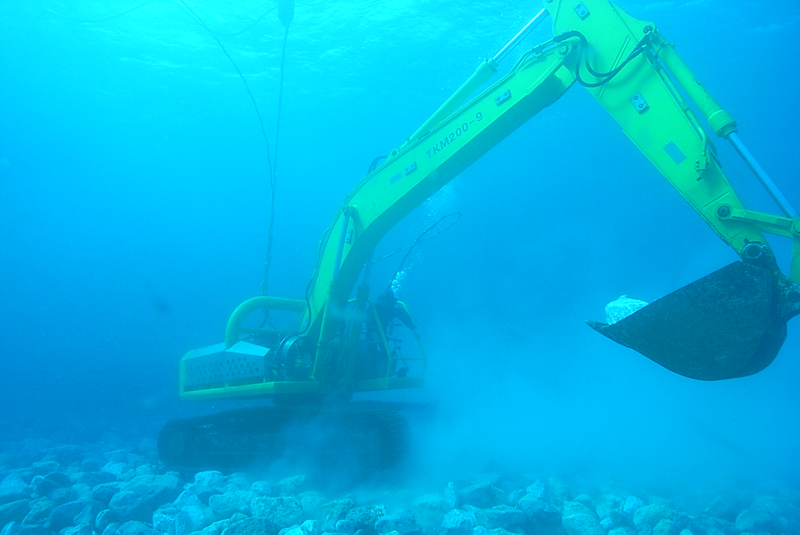

水中バックホウとは陸上の多くの整地・掘削作業に用いるバックホウをベースマシンとして、水中環境で稼動出来るように改造した機械です。水中バックホウは様々な所で紹介されていますが、当社は自社で開発、改造から、施工までを一貫して行っております。それに併せて多数の水中用アタッチメントも開発し、様々な作業に対応できる体制を整えています。

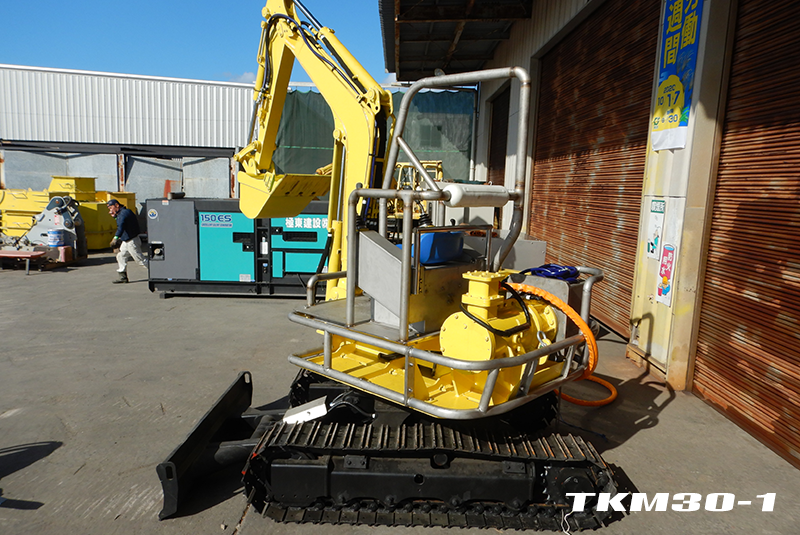

 陸上機と水中バックホウとの一番の大きな違いは、ディーゼルエンジンの代わりに水中モーター(AC440V)で動力源となる油圧ポンプを動かし、水中で動く事を可能にした事です。(その他の機械構造も水中で使用できる耐圧構造等に改造しています。)

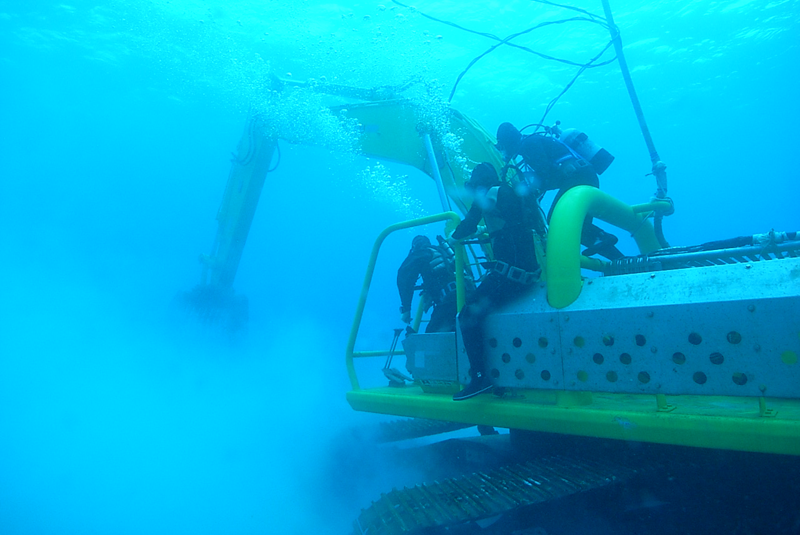

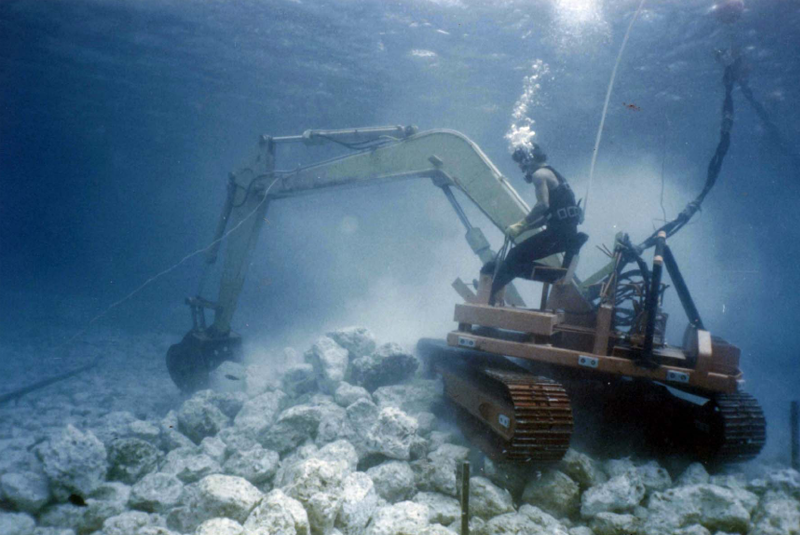

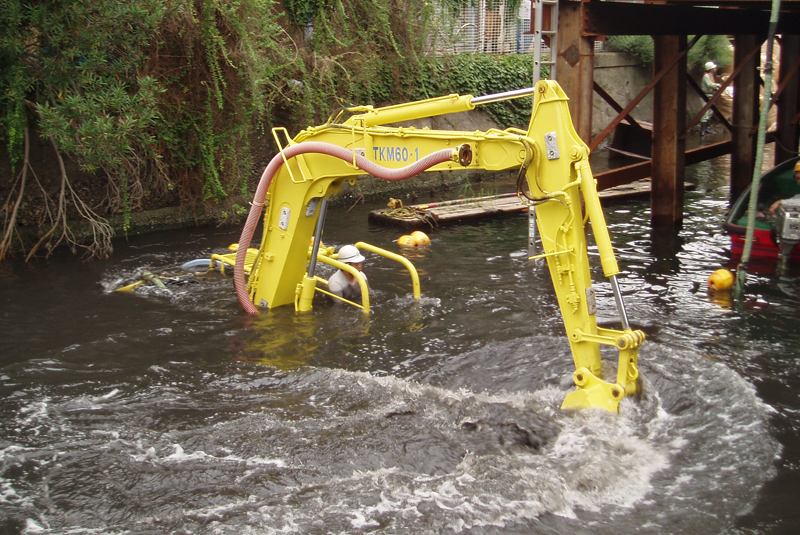

 水中バックホウの操縦はダイバーが直接水中で行い、電源の「入・切」やケーブルの繰り出し巻取りなどは船上(陸上)に配置した支援員が行います。

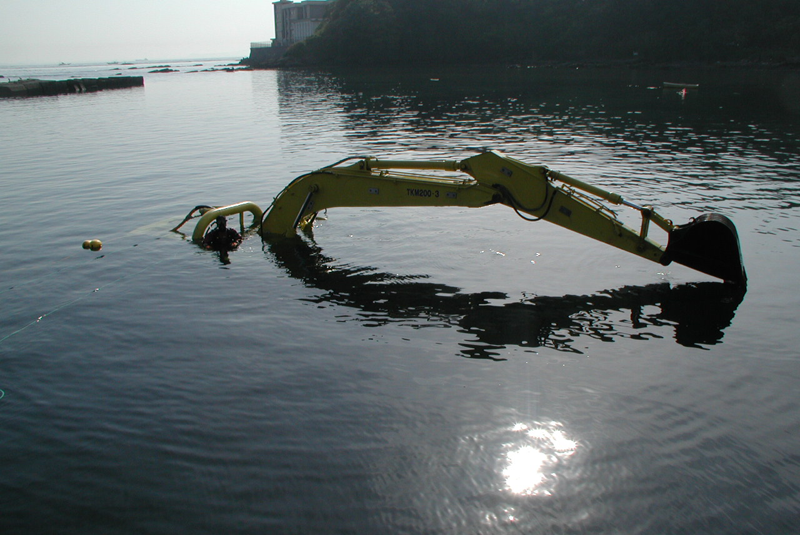

 現在、水中バックホウの機械耐水深は、-50mまで施工可能で、ダイバーの目視確認により陸上バックホウと同等の精度で施工を行う事が出来ます。

主な作業として、
●港湾工事の水中均し作業
●海底ケーブルなどのトレンチ掘削
●水中小規模浚渫
●水中構造物の破砕
●陸上バックホウと同等の様々なアタッチメントが装着可能

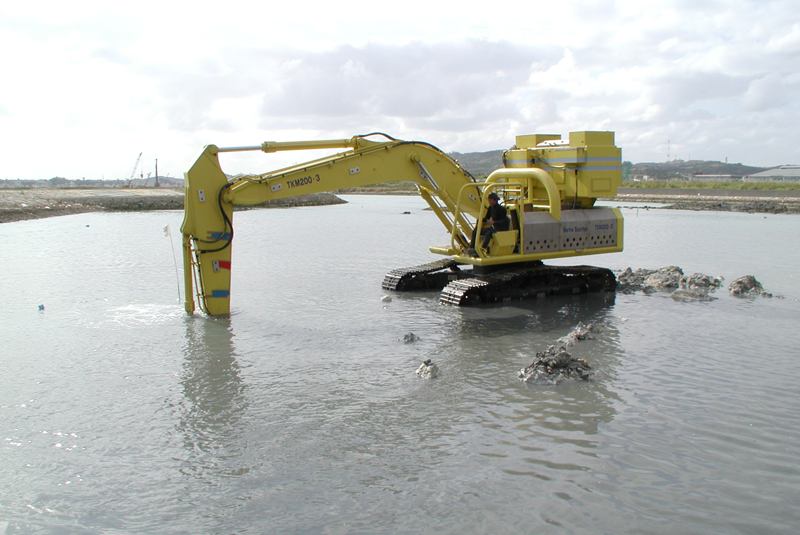

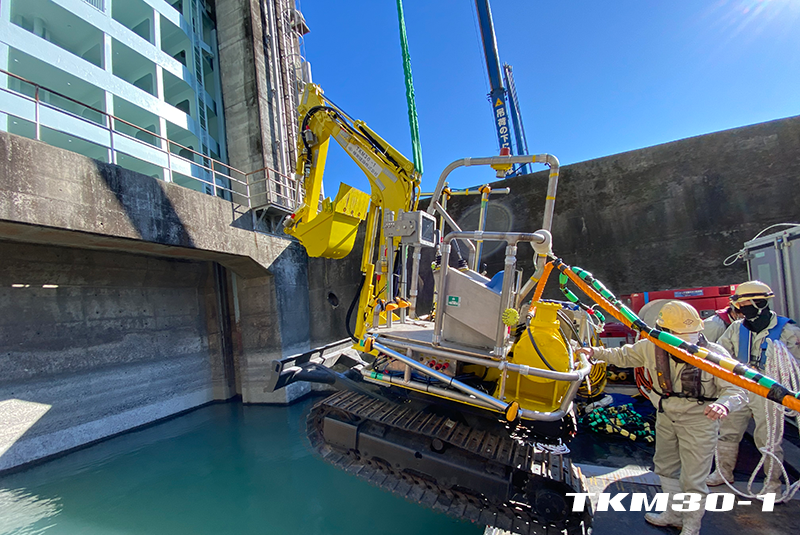

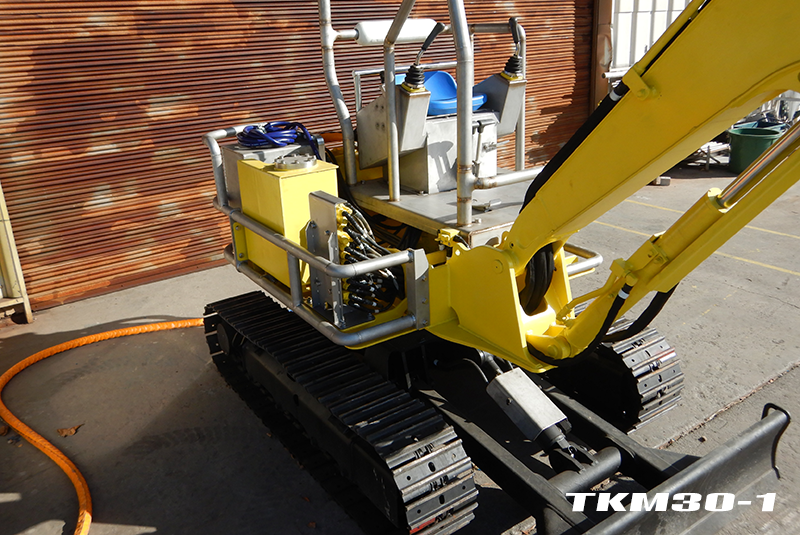

  • バケット容量 : 0.5m3
  • 機械総重量 : 12,500kg
  • 動力形式・出力 : AC440V 65kW
  • 環境保全 : 作動油、グリースは生分解性
  • 適用 : 水中専用
  • バケット容量 : 0.8m3
  • 機械総重量 : 20,000kg
  • 動力形式・出力 : AC440V 110kW
  • 環境保全 : 作動油、グリースは生分解性

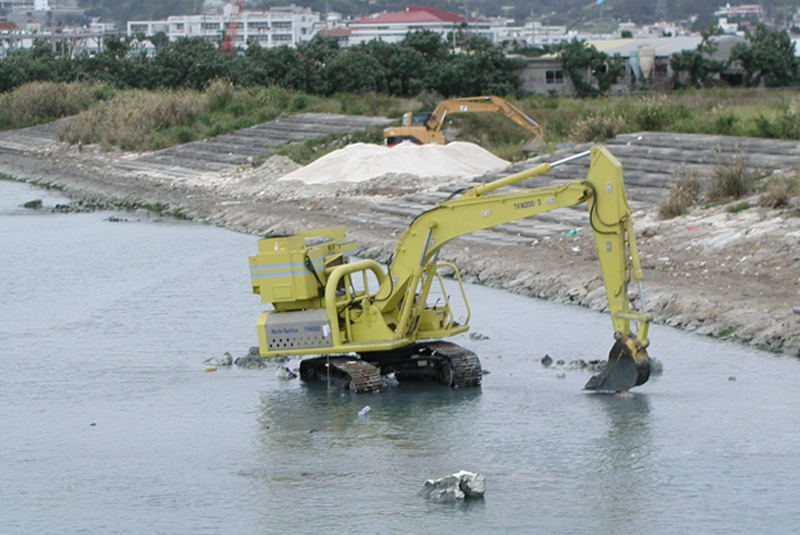

  • 適用 : 水陸切替
  • バケット容量 : 0.8m3
  • 機械総重量 : 20,000kg
  • 動力形式・出力 : AC440V 65kW
  • 環境保全 : 作動油、グリースは生分解性
  • 適用 : 水陸切替
  • バケット容量 : 0.8m3
  • 機械総重量 : 20,000kg
  • 動力形式・出力 : AC440V 110kW
  • 環境保全 : 作動油、グリースは生分解性
  • 適用 : 水中専用
  • バケット容量 : 0.8m3
  • 機械総重量 : 20,000kg
  • 動力形式・出力 : AC440V 110kW
  • 環境保全 : 作動油、グリースは生分解性
  • 適用 : 水陸切替
  • バケット容量 : 0.8m3
  • 機械総重量 : 20,000kg
  • 動力形式・出力 : AC440V 110kW
  • 環境保全 : 作動油、グリースは生分解性
  • 適用 : 水陸切替

陸上機械との 比較

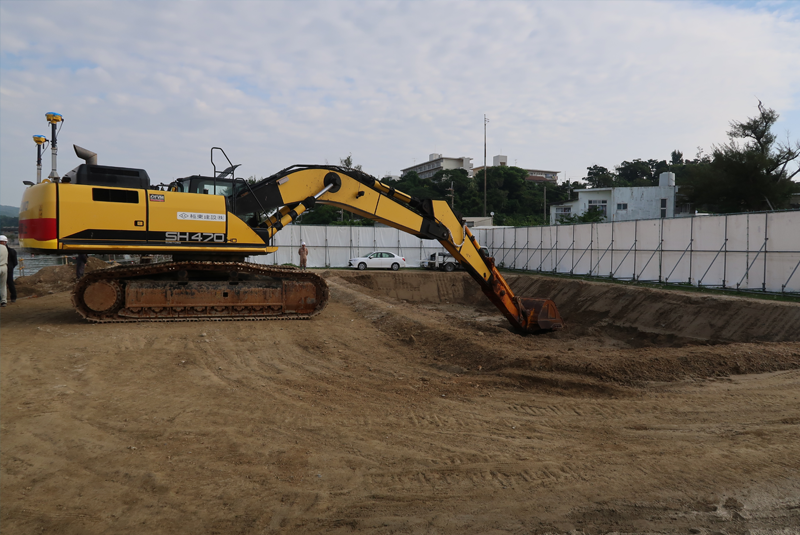

一般のバックホウ

水中バックホウ



水中バックホウの 特徴

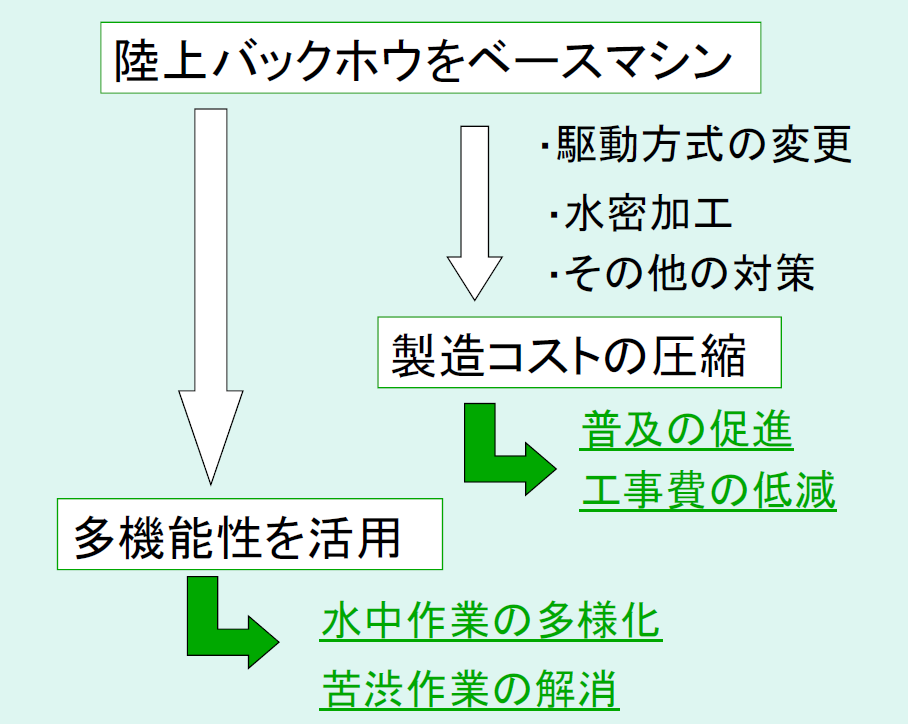

水中バックホウの構造的特徴

水中バックホウの構造的特徴

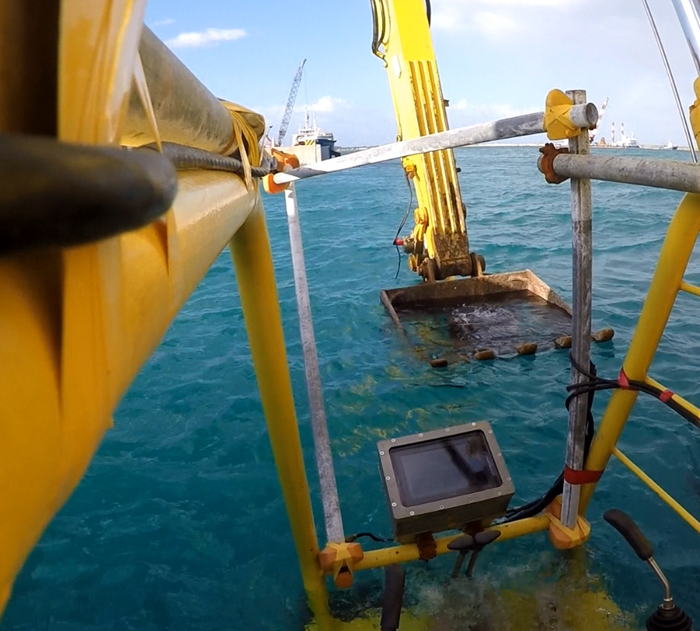

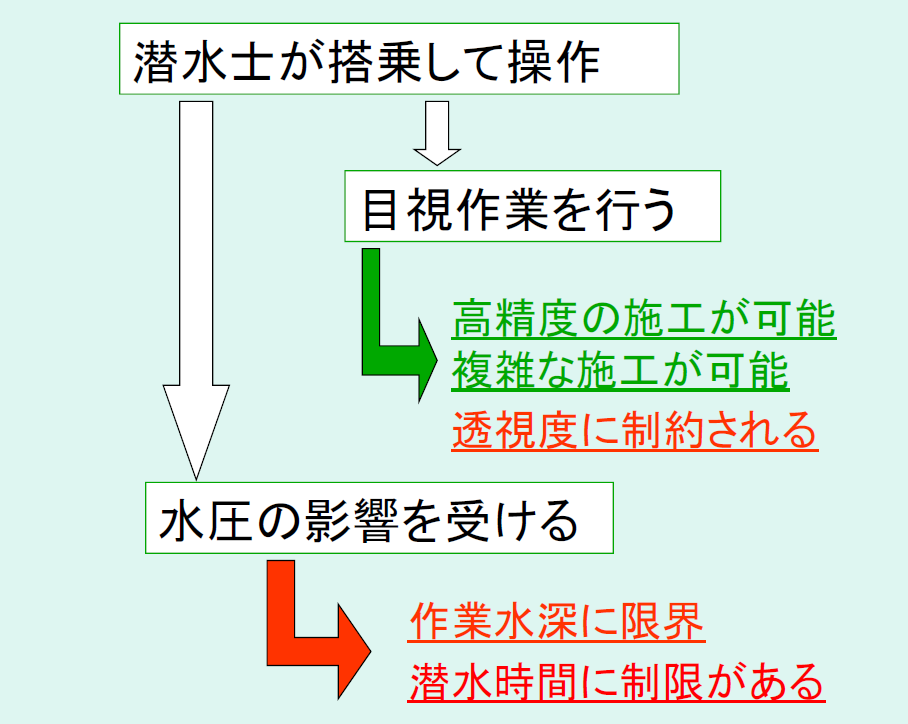

水中バックホウの運転方法の特徴

水中バックホウの運転方法の特徴


環境 対策

生分解性作動油

水中バックホウの生分解性作動油

生分解性グリース 海水中で水と二酸化炭素に分解

ミルルーブ水中バックホウの生分解性グリース


基本 構成

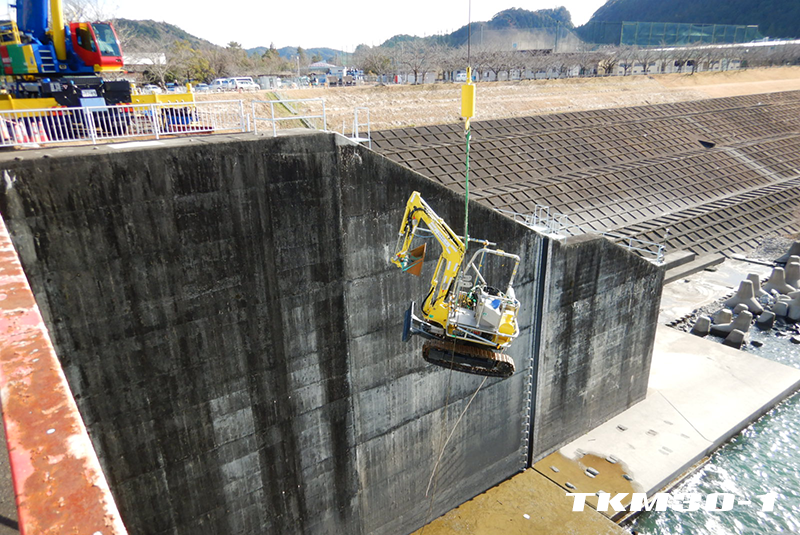

陸上もしくは船上に可搬式発電機と支援ユニットを設置

水中バックホウの基本構成

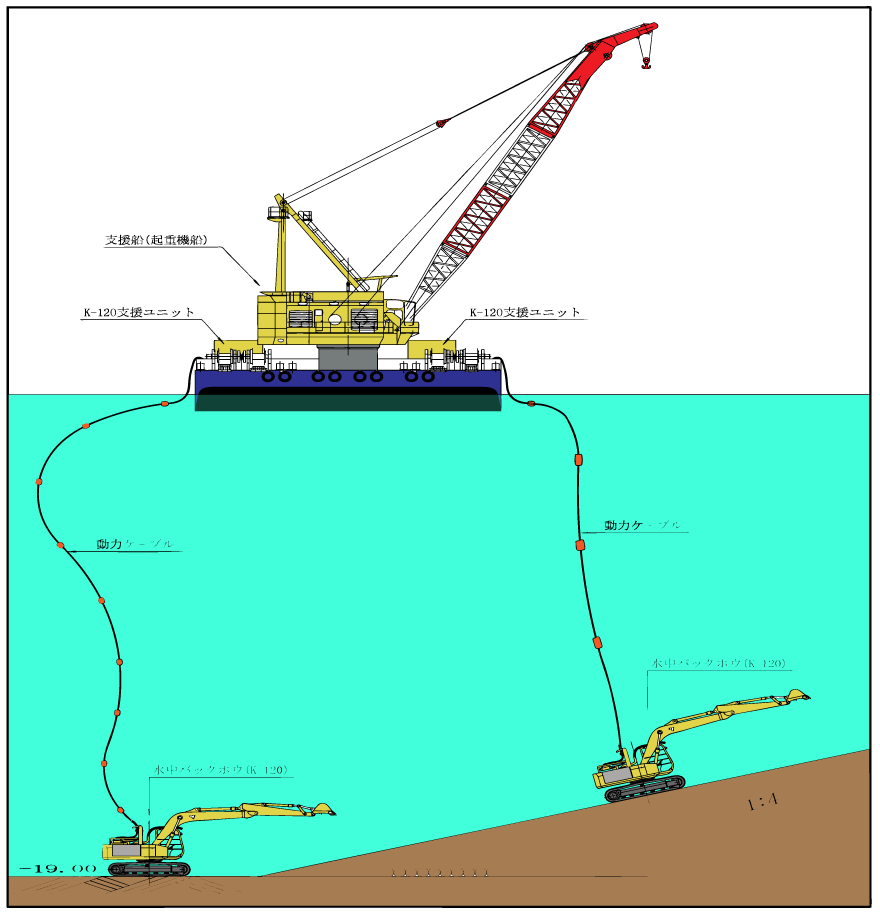

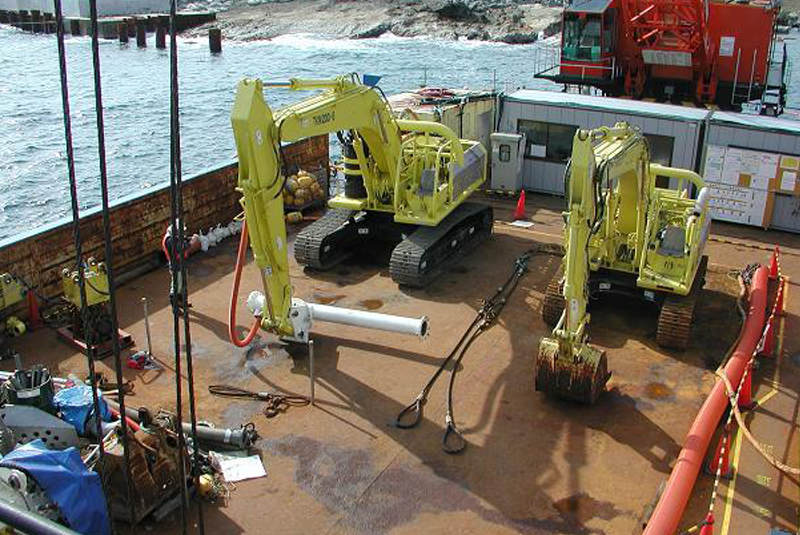

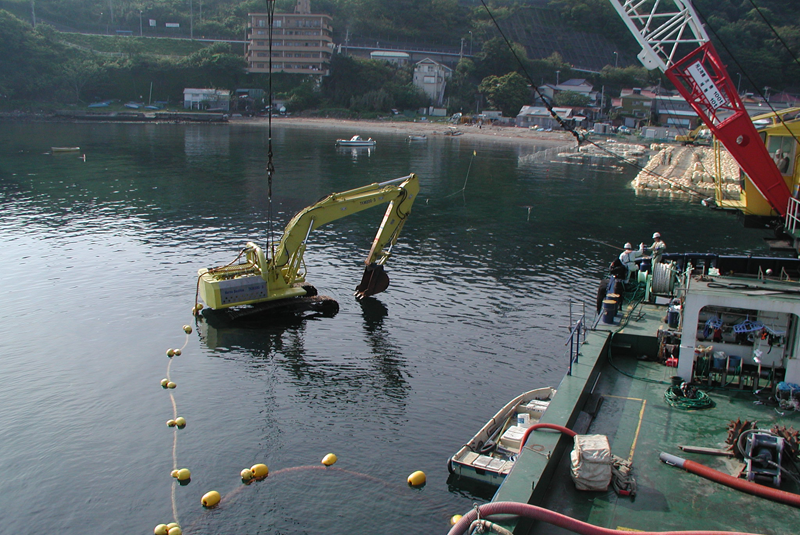

海上施工の 基本構成

海上施工の基本構成

水中バックホウの海上施工の基本構成

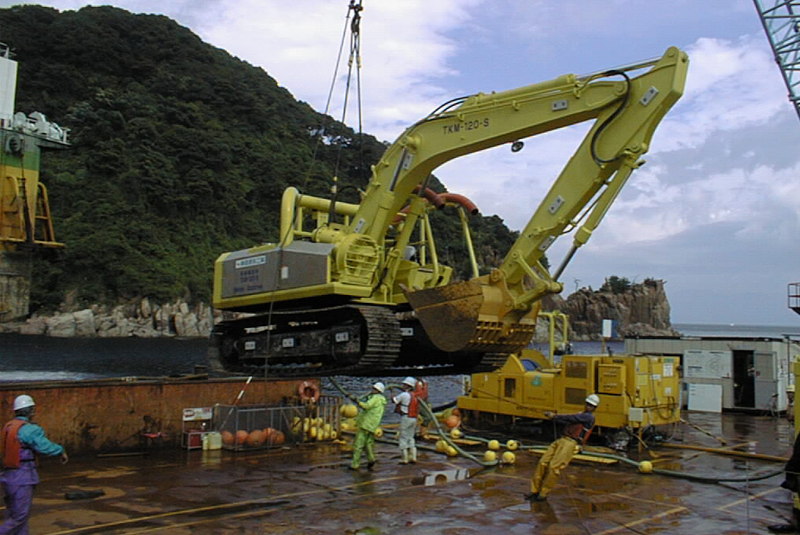

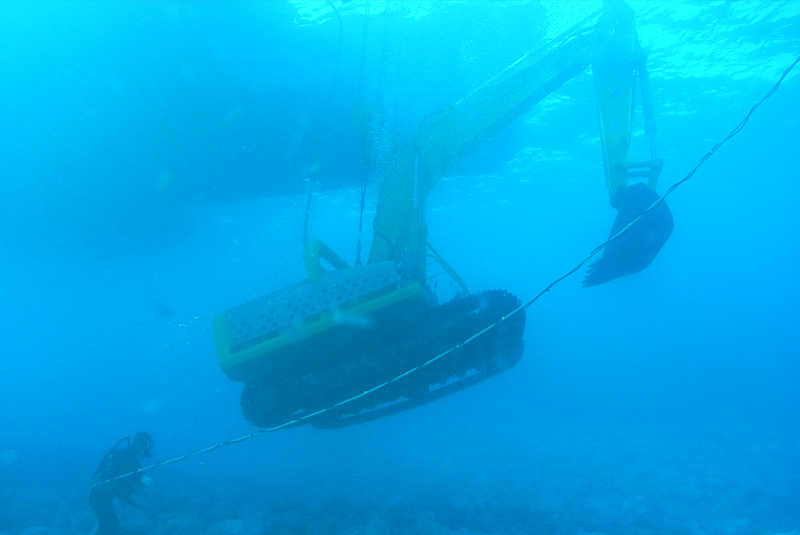

支援船として起重機船を使用

水中バックホウに支援船として起重機船を使用


適用 工種

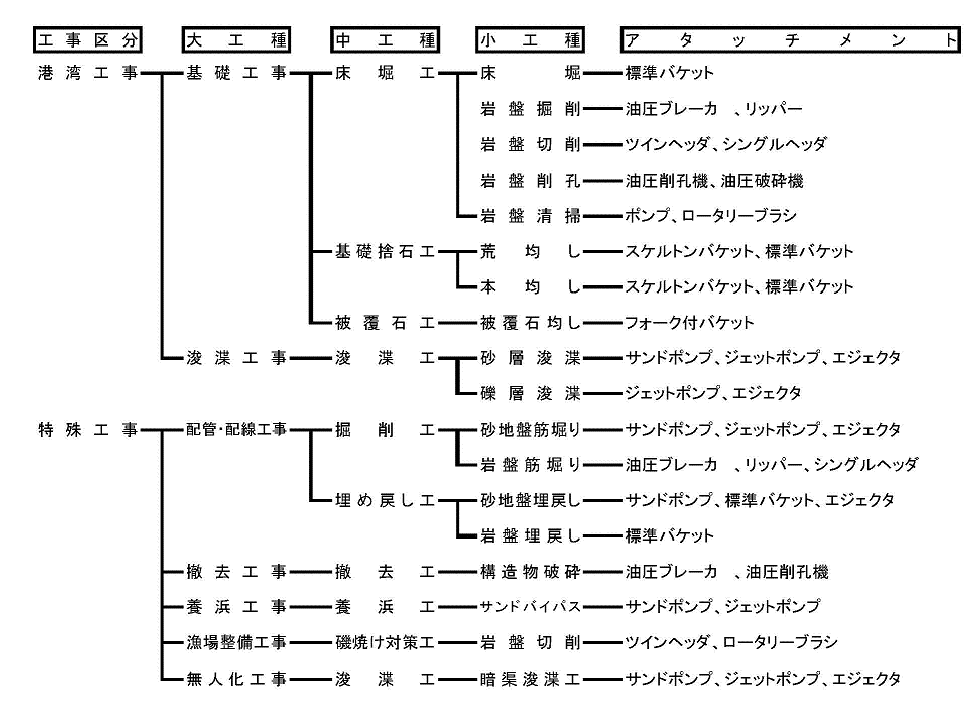

工種分類とアタッチメント

水中バックホウの適用工種類

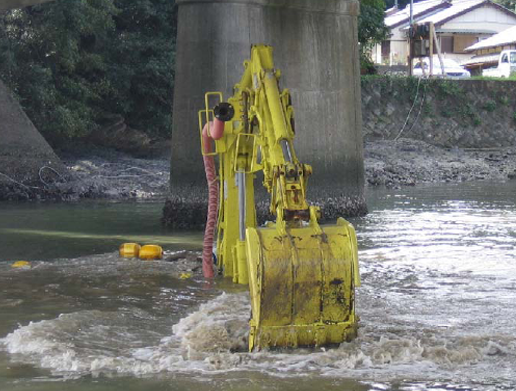

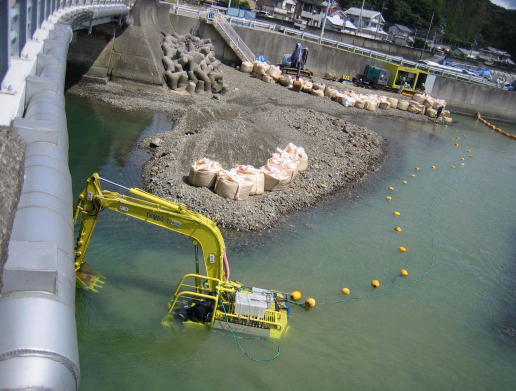

作業・工種 基礎工事 床堀

●既設構造物周辺の掘削
●ピンポイントの掘削
●船舶が進入できない海域

水中バックホウの基礎工事 床堀
水中バックホウの基礎工事 床堀
水中バックホウの基礎工事 床堀

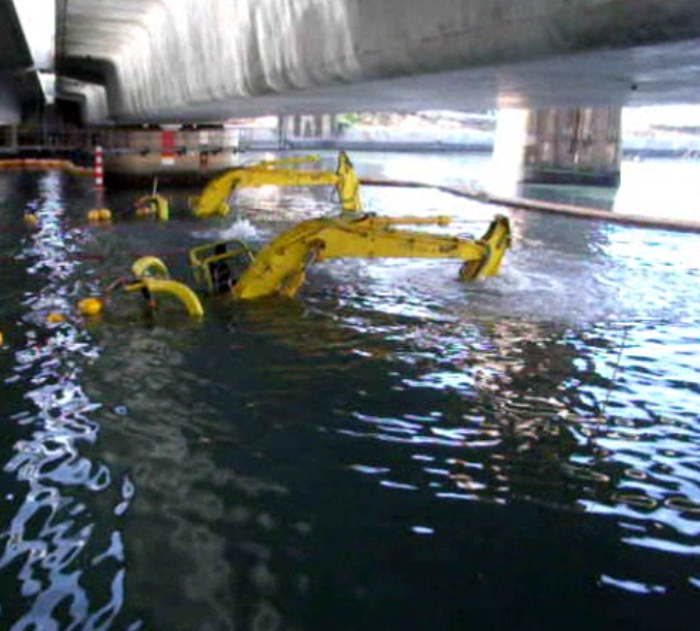

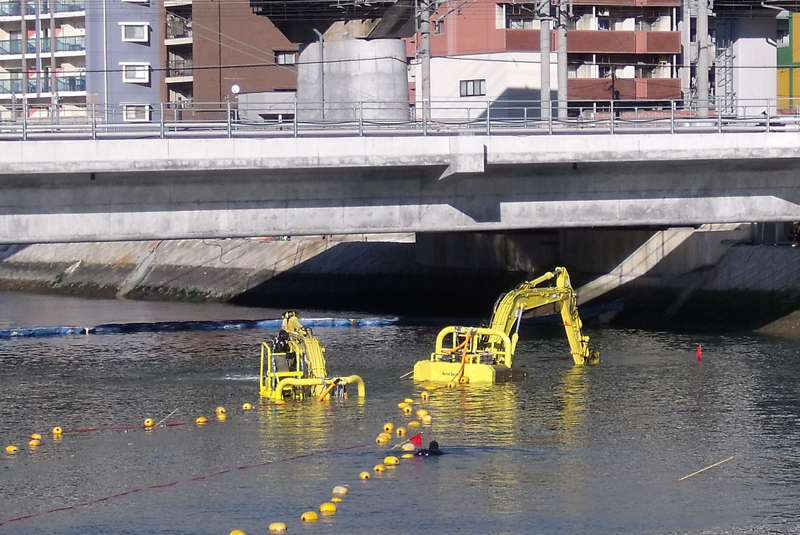

施工事例 橋脚補強工事



作業・工種 基礎工事 岩盤掘削

岩盤掘削

アタッチメント リッパー

水中バックホウの基礎工事 岩盤掘削

アタッチメント

水中バックホウの基礎工事 岩盤掘削

施工事例 光設備工事

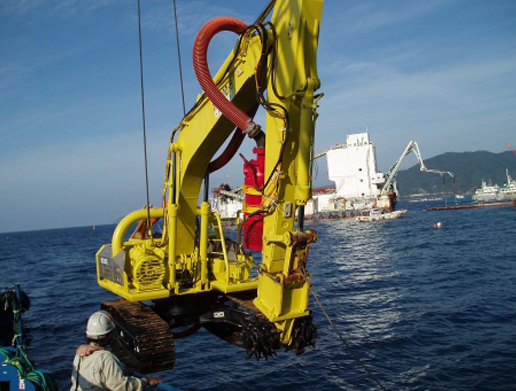

作業・工種 基礎工事 岩盤切削

杭基礎部(土炭部)の掘削  掘削と搬送を同時に行う

水中バックホウの基礎工事 岩盤切削

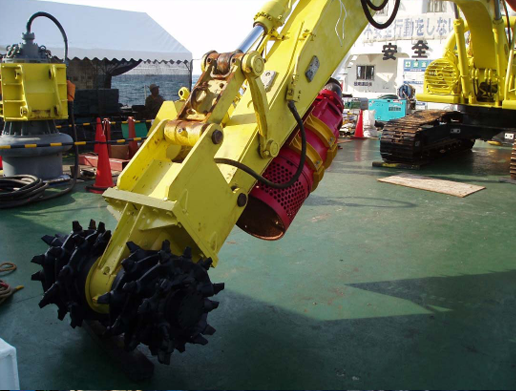

ツインヘッダ と サンドポンプ

水中バックホウの基礎工事 岩盤切削

施工事例 桟橋工事



作業・工種 基礎工事 岩盤削孔

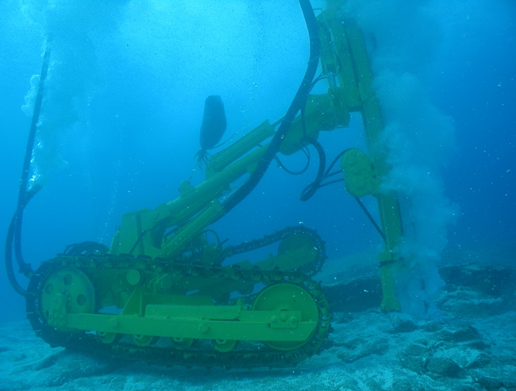

アタッチメントをドリフタ(削孔機)に取替

水中バックホウの基礎工事 岩盤削孔

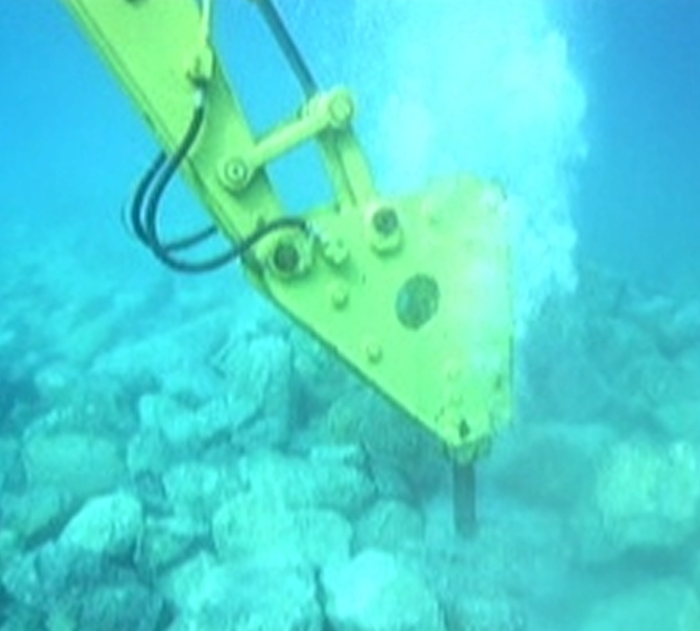

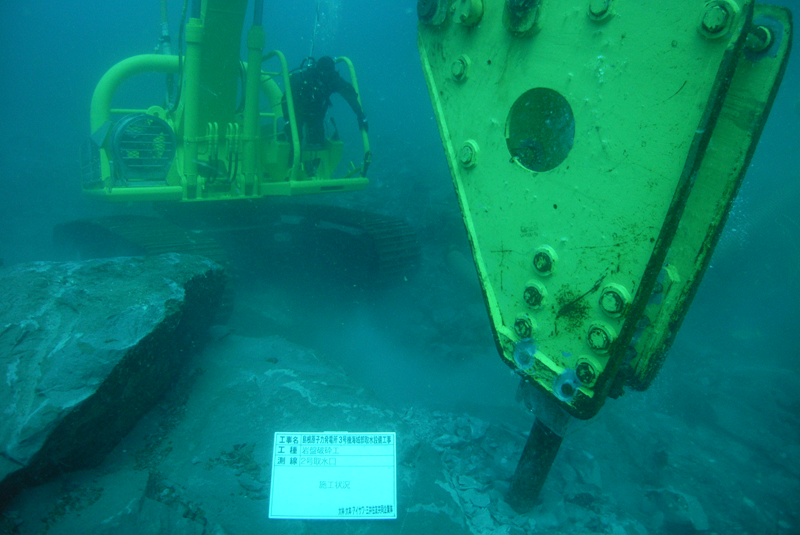

油圧式破砕機

水中バックホウの基礎工事 岩盤削孔

施工事例 浚渫工事

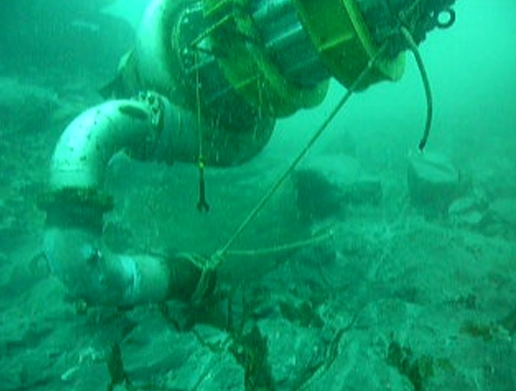

作業・工種 基礎工事 岩盤清掃

●岩盤の露出 ●掘削面の整形 ●掘削ズリの撤去

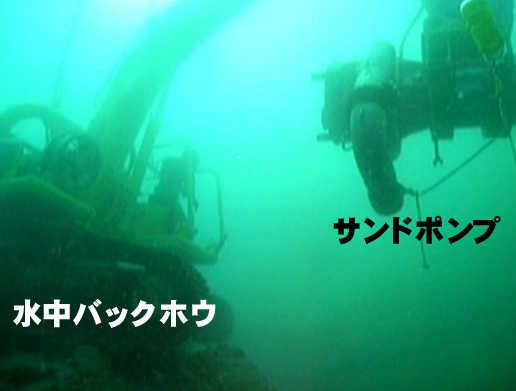

アタッチメント サンドポンプ

水中バックホウの基礎工事 岩盤清掃

サンドポンプの噴出水で基岩面を清掃

水中バックホウの基礎工事 岩盤清掃

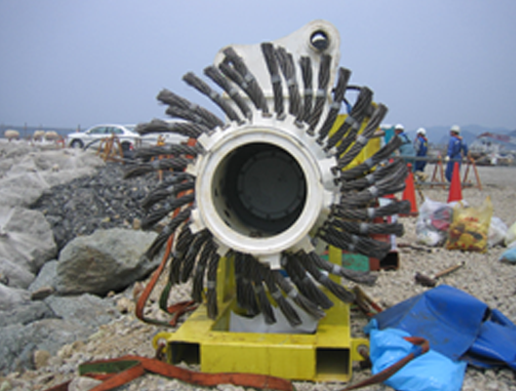

アタッチメント ブラシ

水中バックホウの基礎工事 岩盤清掃

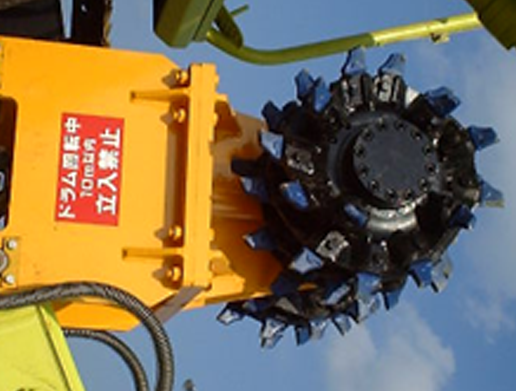

アタッチメント ツインヘッダ

水中バックホウの基礎工事 岩盤清掃

施工事例 取水設備工事

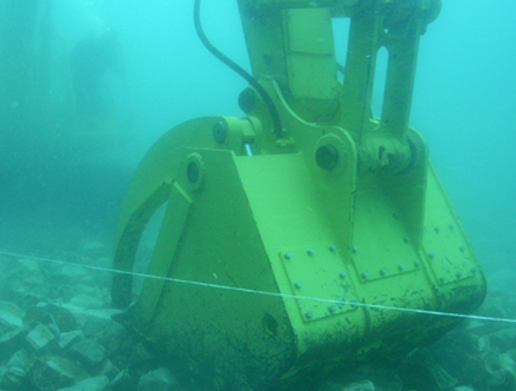

作業・工種 基礎工事 基礎捨石・被覆石工

●急施工施工による工期短縮 ●機械化による安全性の向上 ●法面の均し

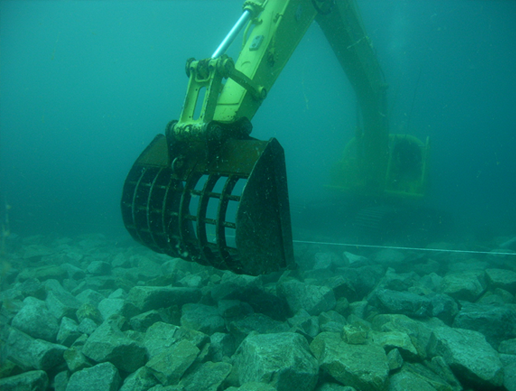

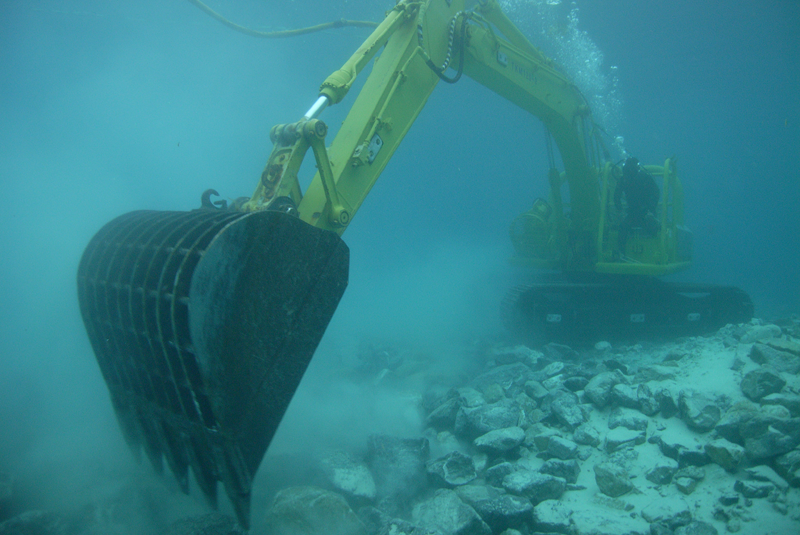

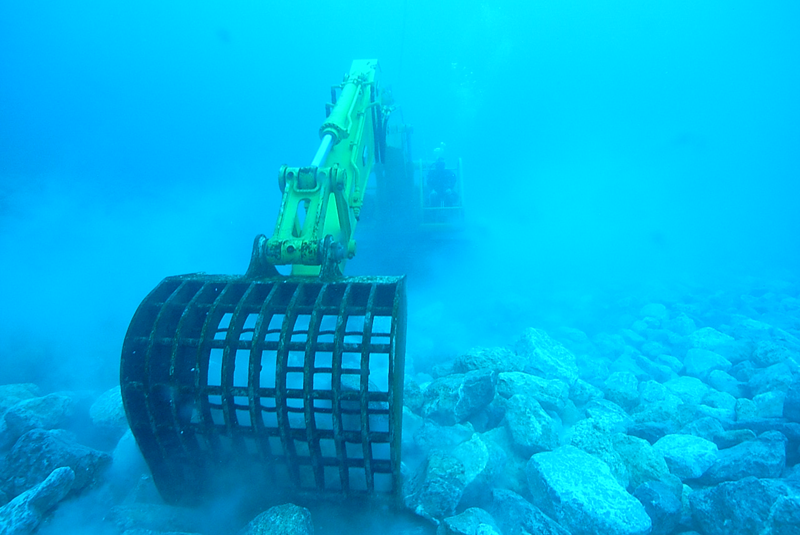

スケルトンバケット

水中バックホウの基礎工事 基礎捨石・被覆石工

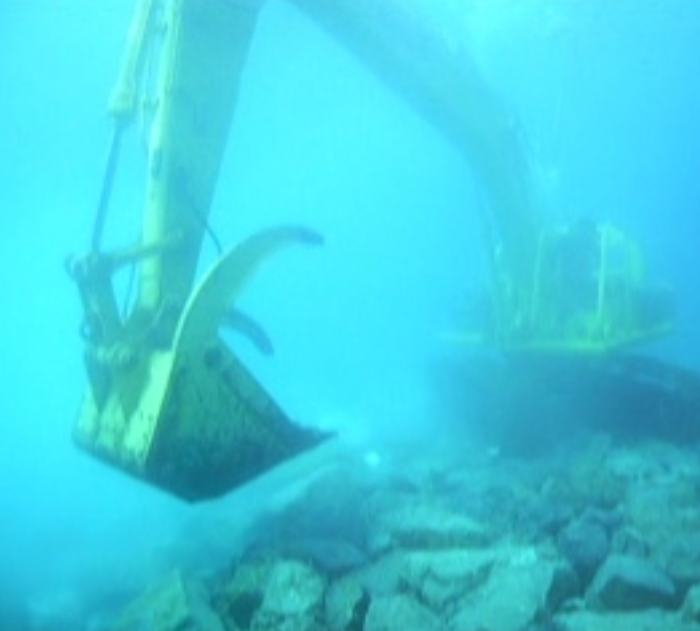

フォーク付バケット

水中バックホウの基礎工事 基礎捨石・被覆石工

施工事例 護岸設備工事

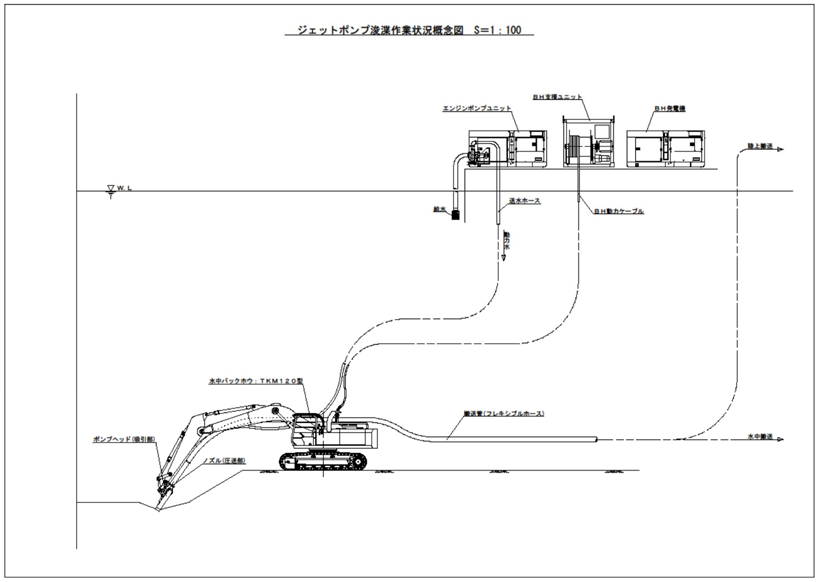

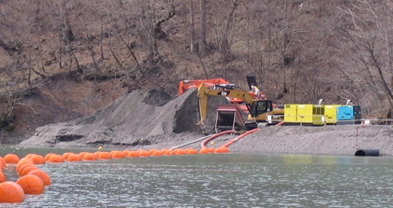

作業・工種 基礎工事 浚渫工

遠浅な水域で、BH台船等船舶進入不可能な水域で稼働

水中バックホウの基礎工事 基礎捨石・被覆石工

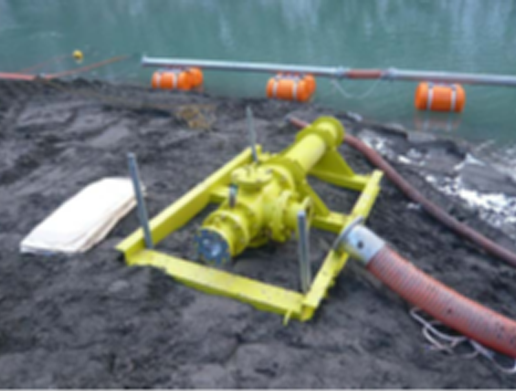

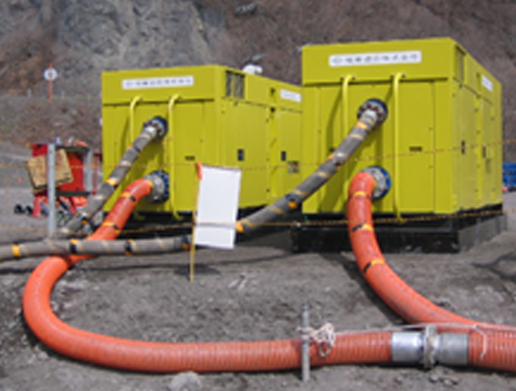

エンジンポンプユニット

水中バックホウの基礎工事 基礎捨石・被覆石工

ポンプヘッド

水中バックホウの基礎工事 基礎捨石・被覆石工
水中バックホウの基礎工事 基礎捨石・被覆石工

施工事例 浚渫工事

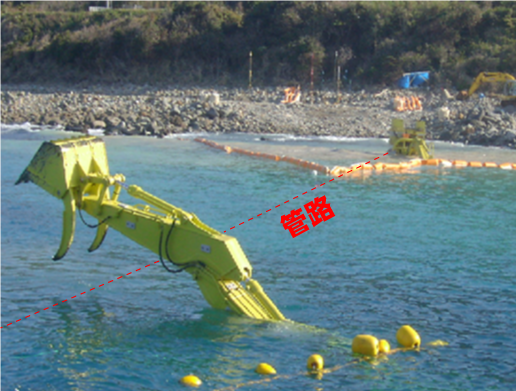

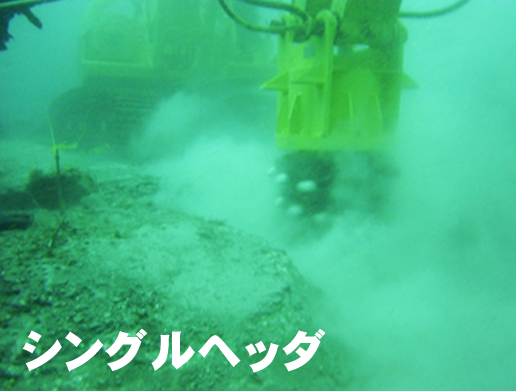

作業・工種 配管配線工事 掘削

砂地盤・岩盤 筋堀り

●現地盤の変形を最小限に抑制
●設計ルート上に精度よく敷設
●砕波帯から沖合まで連続施工

電力ケーブル敷設

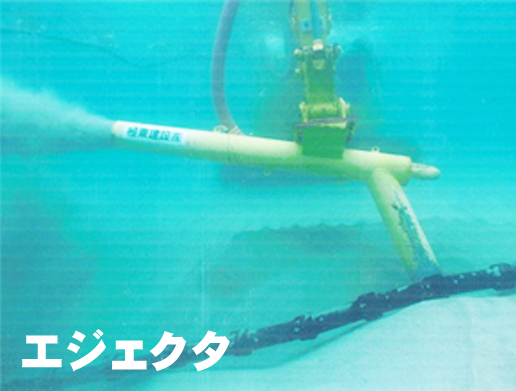

水中バックホウの配管配線工事 掘削

岩盤層の敷設 アタッチメント取替

水中バックホウの配管配線工事 掘削

岩盤層の敷設 アタッチメント取替

水中バックホウの配管配線工事 掘削

施工事例 ケーブル敷設工事



作業・工種 配管配線工事 埋戻し

砂地盤・岩盤 埋戻し

●砕波帯のケーブル埋設
●0~-15mまで連続埋設

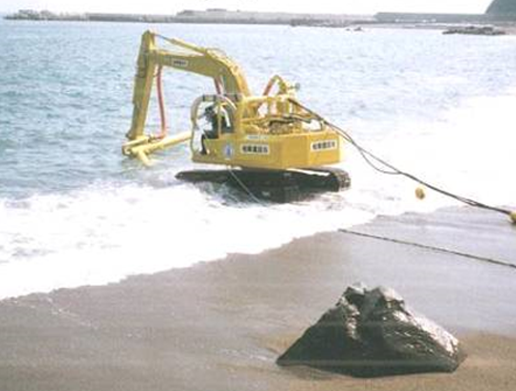

水中バックホウの配管配線工事
水中バックホウの配管配線工事

施工事例 ケーブル埋設工事

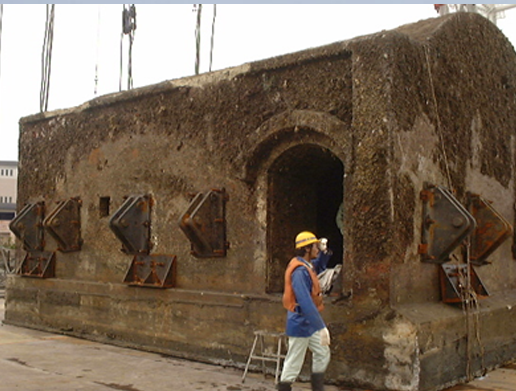

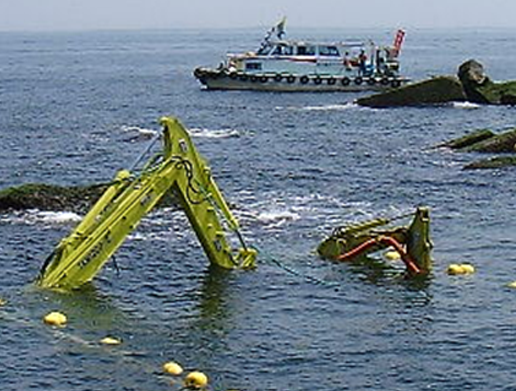

作業・工種 撤去工

エジェクタで露出後吊りピースを取付ける

●アタッチメントのエジェクタを用いてブロックを露出する
爆発物がある場合や潮流が速い等の困難な場合に水中バックホウは力を発揮します。

水中バックホウの撤去工事
水中バックホウの撤去工事

施工事例 方塊撤去工事

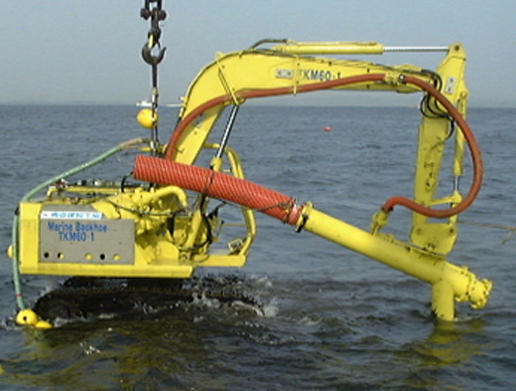

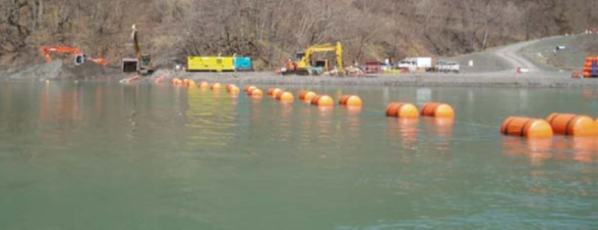

作業・工種 養浜工事

堆積土砂をサンドポンプにて移動させる

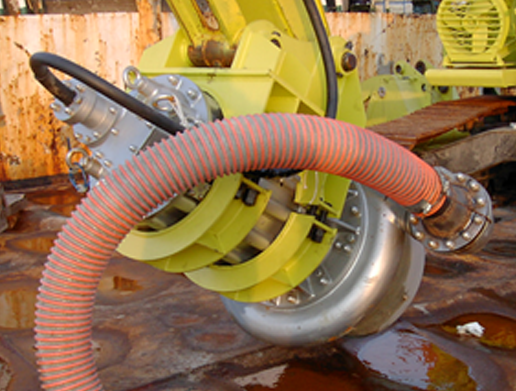

サンドポンプ

水中バックホウの養浜工事

水中バックホウにエジェクタを装着

水中バックホウの養浜工事


水中バックホウの養浜工事

施工事例 放水口浚渫工事

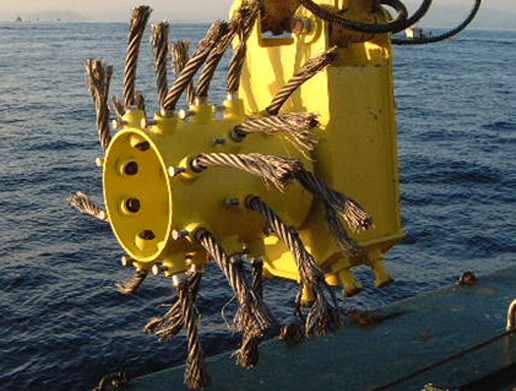

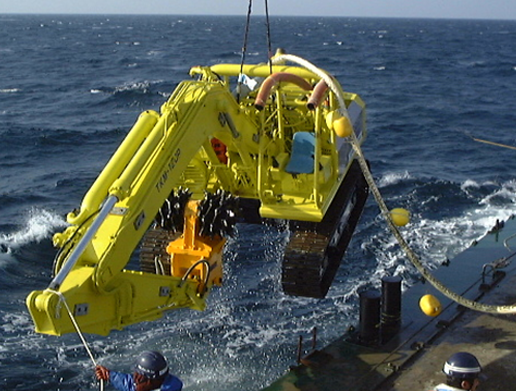

作業・工種 漁場整備工事 岩盤切削

●海底の雑草を除去する ●海底面の石灰質を除去する

水中バックホウの漁場整備工事
水中バックホウの漁場整備工事

施工事例 アワビ放流適地造成工事

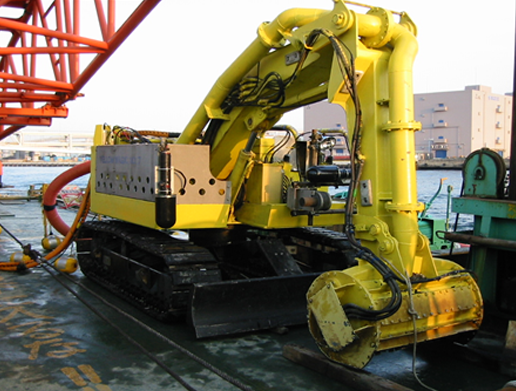

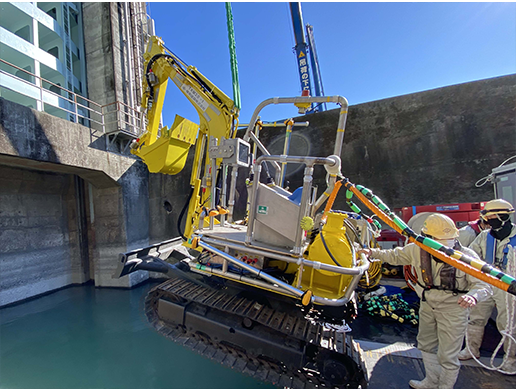

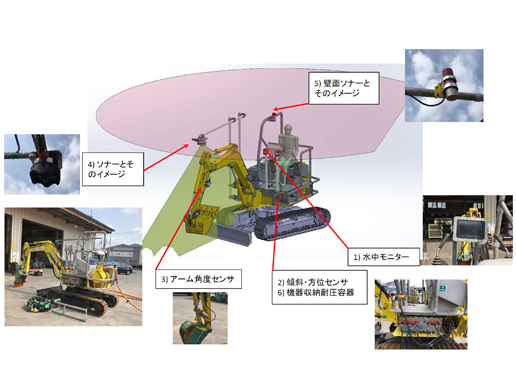

作業・工種 無人化工事 暗渠浚渫工

●無人化による暗渠内の施工 ●劣悪環境下の施工

アタッチメント交換

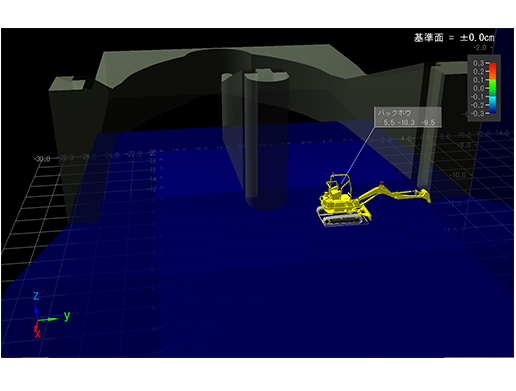

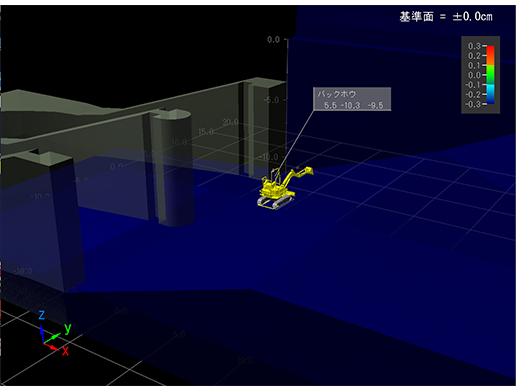

水中バックホウの無人化工事

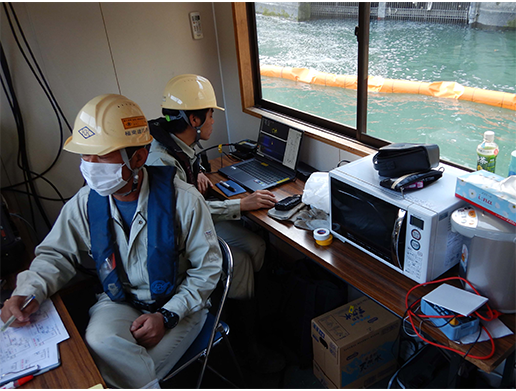

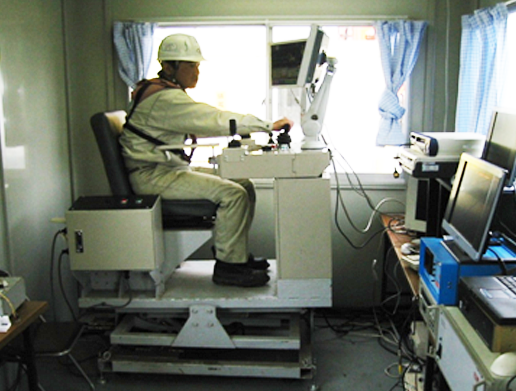

中央監視室

水中バックホウの無人化工事

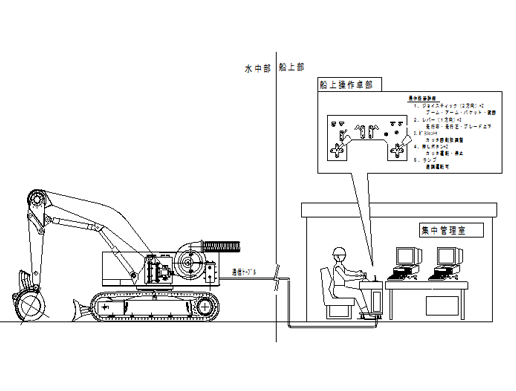

無人化工事の基本構成

水中バックホウの無人化工事

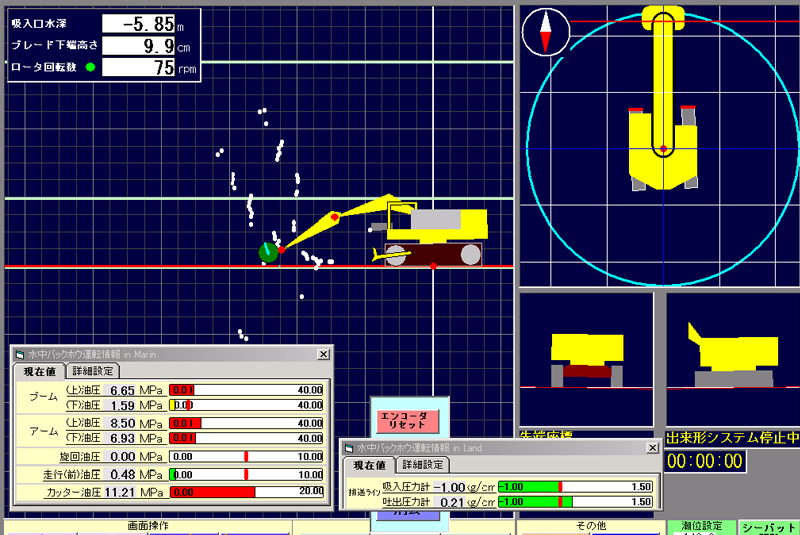

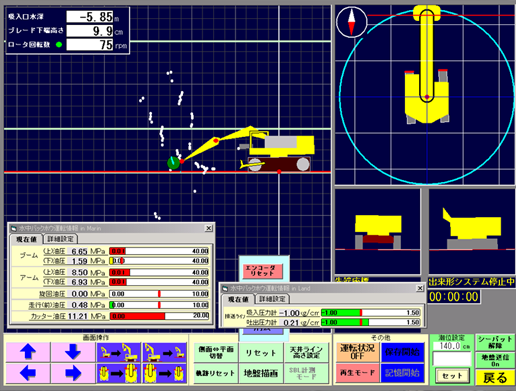

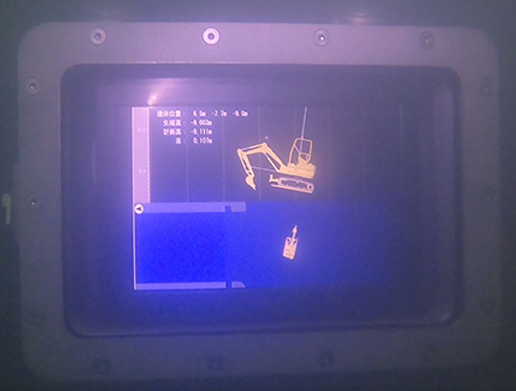

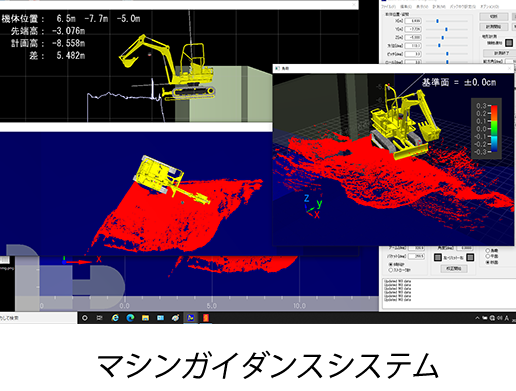

遠隔操縦装置のモニター管理画面

水中バックホウの無人化工事

施工事例 カルバート内部土砂撤去成工事
